活塞桿封
K652
| 工作條件 | 公制 | 英制 |
| 最大速度 | 1.0 m/sec | 3.0 ft/sec |
| 溫度范圍 | -45℃~+110℃ | -50℉~+230℉ |
| 最大壓力 | 700 bar | 10000p.s.i. |
| 最大擠出間隙 | 最大擠出間隙值顯示了最大的單邊允許間隙， | ||||
| 壓力 bar | 160 | 250 | 400 | 500 | 700 |
| 最大間隙 mm | 1.0 | 0.8 | 0.4 | 0.4 | 0.25 |
| 壓力 p.s.i. | 2400 | 3750 | 6000 | 7500 | 10000 |
| 表面粗糙度 | μmRa | μmRt | μin Cla | μmRMS |
| 動密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 靜密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 靜態溝槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

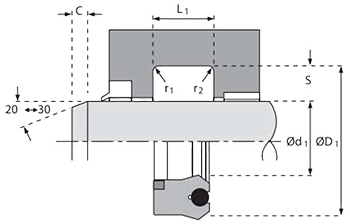

| 斜面和半徑 | ||||||
| 溝槽截面≤ S mm | 4.0 | 5.0 | 7.5 | 10.0 | 12.5 | 15.0 |
| 最小倒角 C mm | 3.0 | 3.5 | 5.0 | 6.5 | 7.0 | 8.0 |
| 最大圓角半徑 r1 mm | 0.2 | 0.4 | 0.8 | 0.8 | 1.2 | 1.6 |
| 最大圓角半徑 r2 mm | 0.4 | 0.8 | 1.2 | 1.2 | 1.6 | 2.4 |
| 公差 | Φd1 | ΦD1 | L1 mm |
| f9 | Js11 | +0.25 - 0 |

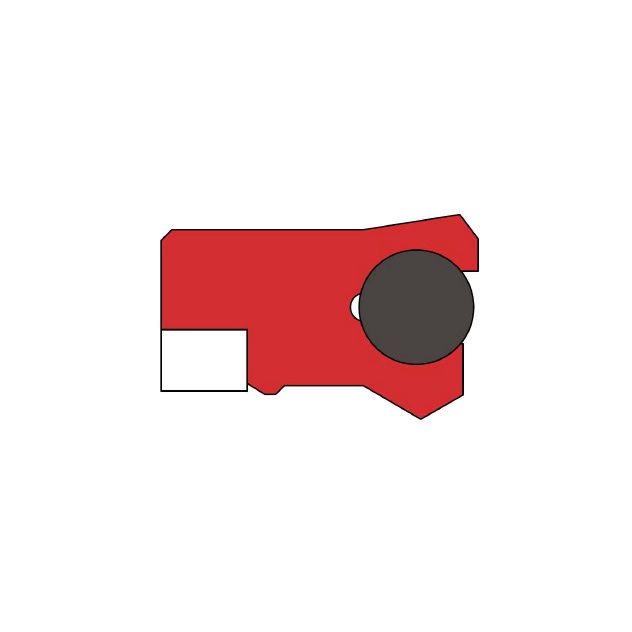

材料介紹
Kintowe 652 系列是特別為長臂采礦應用開發的高壓活塞桿密封。它由三個部件組成：一個聚氨酯密封主體，另外加上一個聚甲醛擋圈( 或 PFC 擋圈）和 O 型圈彈性體。
密封主體由進口高性能聚氨酯Kythane?010/030 材料制成，彈性好，易安裝，對密封唇邊可以迅速響應。橡膠施力彈性體確保在各種壓力條件下，密封唇能夠完全起作用。并緩沖沖擊載荷對密封件的沖擊。擋圈確保密封件在工作中承受側向載荷和極限壓力。
產品優勢
● 抗高壓 / 沖擊載荷能力
● 聚甲醛 .PFC 擋圈
● 密封響應快速
技術參數

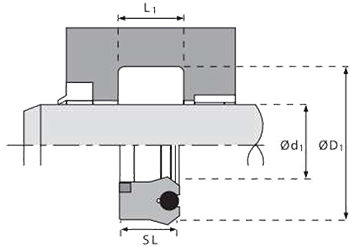

| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 32 | 44 | 8.7 | 9.6 | 6520320 | 128 | 143 | 14.5 | 16.0 | 6051280 | |
| 40 | 52 | 8.7 | 9.6 | 6520400 | 130 | 145 | 14.5 | 16.0 | 6051300 | |
| 50 | 62 | 8.7 | 9.6 | 6520500 | 135 | 155 | 13.6 | 15.0 | 6051350 | |
| 60 | 69.8 | 11.4 | 12.5 | 6520600 | 140 | 155 | 14.5 | 16.0 | 6051400 | |
| 60 | 72 | 8.7 | 9.6 | 6520601 | 150 | 165 | 14.5 | 16.0 | 6051500 | |
| 60 | 75 | 11.9 | 13.0 | 6520602 | 160 | 175 | 11.7 | 12.8 | 6051600 | |
| 63 | 75 | 8.7 | 9.6 | 6520630 | 160 | 175 | 14.5 | 16.0 | 6051601 | |
| 70 | 82 | 8.7 | 9.6 | 6520700 | 160 | 177 | 14.5 | 16.0 | 6051602 | |
| 75 | 95 | 12.5 | 14.0 | 6520750 | 160 | 185 | 18.8 | 20.0 | 6051603 | |
| 80 | 95 | 14.5 | 16.0 | 6520800 | 165 | 182 | 14.5 | 16.0 | 6051650 | |
| 80 | 95 | 11.8 | 13.0 | 6520801 | 170 | 185 | 14.5 | 16.0 | 6051700 | |
| 85 | 97 | 8.7 | 9.6 | 6520850 | 177 | 192 | 14.5 | 16.0 | 6051770 | |
| 90 | 105 | 14.5 | 16.0 | 6520900 | 180 | 195 | 14.5 | 16.0 | 6051800 | |
| 100 | 115 | 11.0 | 12.0 | 6521000 | 185 | 200 | 14.5 | 16.0 | 6051850 | |
| 100 | 115 | 14.5 | 16.0 | 6521001 | 185 | 210 | 18.0 | 20.0 | 6051851 | |
| 105 | 120 | 11.8 | 13.0 | 6521050 | 190 | 205 | 14.5 | 16.0 | 6051900 | |
| 105 | 120 | 14.5 | 16.0 | 6521051 | 195 | 210 | 14.5 | 16.0 | 6051950 | |
| 110 | 125 | 14.5 | 16.0 | 6521100 | 195 | 215 | 14.5 | 16.0 | 6051951 | |
| 115 | 130 | 14.5 | 16.0 | 6521150 | 200 | 220 | 14.5 | 16.0 | 6052000 | |
| 120 | 135 | 14.5 | 16.0 | 6521200 | 205 | 220 | 14.5 | 16.0 | 6052050 | |
| 125 | 140 | 14.5 | 16.0 | 6521250 | 210 | 230 | 14.5 | 16 | 6052100 |
