單作用活塞封
K606
| 工作條件 | 公制 | 英制 |
| 最大速度 | ≤1.0m/s | 3.0 ft/sec |
| 溫度范圍 | -45℃~+110℃ | -50℉~+230℉ |
| 最大壓力 | ≤400 bar* | 6000 p.s.i.* |
| 最大擠出間隙 | 最大擠出間隙值顯示了最大的單邊允許間隙， | ||
| 壓力 bar | 160 | 250 | 400 |
| 最大間隙 mm | 0.6 | 0.5 | 0.4 |
| 壓力 p.s.i. | 2400 | 3750 | 6000 |
| 最大間隙 in | 0.024 | 0.020 | 0.016 |
| 表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
| 動密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 靜密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 靜態溝槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

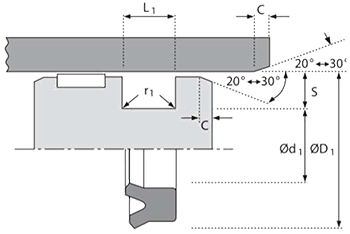

| 斜面和半徑 | ||||||
| 溝槽截面≤ S mm | 4.0 | 5.0 | 75. | 10.0 | ||
| 最小倒角 C mm | 3.0 | 3.5 | 5.5 | 6.5 | ||
| 最大圓角半徑 r1 mm | 0.2 | 0.4 | 0.8 | 0.8 | ||
| 溝槽截面≤ S in | 0.125 | 0.187 | 0.250 | 0.312 | 0.375 | 0.500 |
| 最小倒角 C in | 0.093 | 0.093 | 0.125 | 0.156 | 0.187 | 0.217 |
| 最大圓角半徑 r1 in | 0.008 | 0.008 | 0.016 | 0.032 | 0.032 | 0.032 |
| 公差 | ΦD1 | Φd1 | L1 mm | L1 in |
| H9 | js 11 | +0.25 -0 | +0.010 -0 |
材料介紹

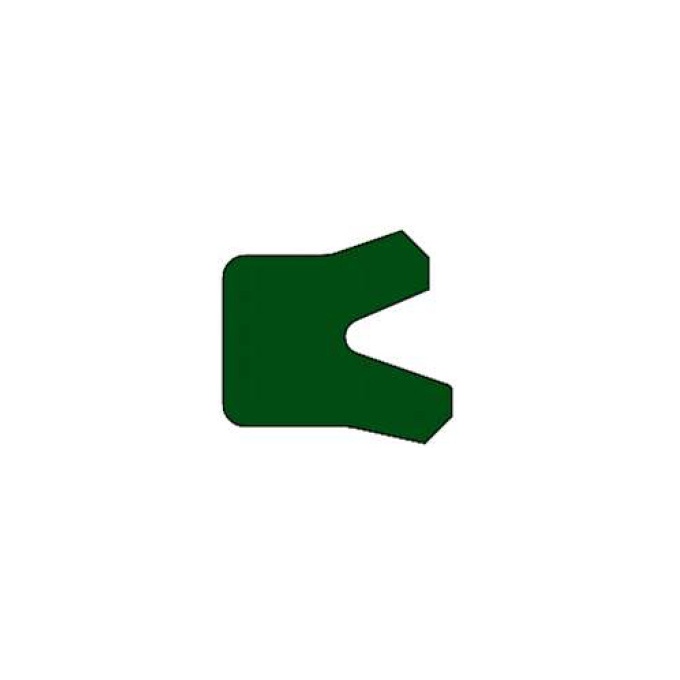

Kintowe K606 是不對稱活塞密封件，可應用在眾多領域，提供廣泛有效的缸筒密封效果。
與常規的 Y 形圈相比，外部的動密封唇更短，且能提供更強的密封作用和超出常規 Y 形圈的壓縮變形。
此密封單元能夠獨自作為單向密封件使用，或在雙向運動應用中，背靠背安裝在分開的溝槽中。
Kintowe K606 由進口高性能聚氨酯材料 KINTOWE ?01 注塑成型。
產品優勢
● 優異的耐磨性能
● 抗擠出能力強，堅固耐用
● 柔韌性好，易安裝
● 適應較大溫度范圍
技術參數

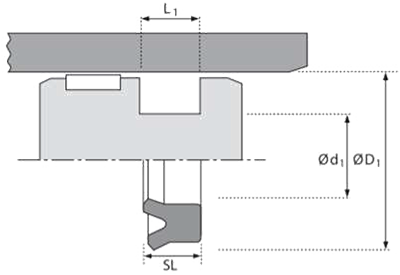

| Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
| 16 | 10 | 5.7 | 6.3 | 6060160 | 75 | 67 | 8.8 | 9.7 | 6060750 | |
| 25 | 15 | 8.2 | 9.0 | 6060250 | 80 | 65 | 9.0 | 10.0 | 6060800 | |
| 25 | 17 | 5.7 | 6.3 | 6060251 | 80 | 65 | 11.4 | 12.5 | 6060801 | |
| 30 | 20 | 8.0 | 9.0 | 6060300 | 80 | 70 | 6.0 | 7.0 | 6060802 | |
| 32 | 24 | 5.7 | 6.3 | 6060320 | 80 | 70 | 6.8 | 7.5 | 6060803 | |
| 35 | 25 | 7.3 | 8.0 | 6060350 | 80 | 70 | 8.0 | 9.0 | 6060804 | |
| 37 | 21 | 11.8 | 13.0 | 6060370 | 85 | 75 | 8.1 | 9.0 | 6060850 | |
| 38 | 31 | 5.2 | 6.0 | 6060380 | 90 | 75 | 9.0 | 10.0 | 6060901 | |
| 40 | 28 | 9.0 | 10.0 | 6060400 | 90 | 80 | 11.0 | 12.0 | 6060900 | |
| 40 | 30 | 7.3 | 8.0 | 6060401 | 95 | 80 | 9.0 | 10.0 | 6060950 | |
| 40 | 30 | 10.0 | 11.0 | 6060402 | 100 | 85 | 9.0 | 10.0 | 6061000 | |
| 45 | 35 | 7.3 | 8.0 | 6060450 | 100 | 85 | 11.4 | 12.5 | 6061001 | |
| 50 | 39 | 3.8 | 4.2 | 6060500 | 100 | 90 | 6.8 | 7.5 | 6061002 | |
| 50 | 40 | 7.8 | 8.0 | 6060501 | 110 | 100 | 8.0 | 9.0 | 6061100 | |
| 50 | 45 | 7.3 | 8.0 | 6060502 | 120 | 105 | 9.0 | 10.0 | 6061200 | |
| 55 | 45 | 6.0 | 7.0 | 6060550 | 125 | 105 | 14.5 | 16.0 | 6061250 | |
| 60 | 45 | 10.0 | 11.0 | 6060600 | 125 | 110 | 9.0 | 10.0 | 6061251 | |
| 60 | 50 | 9.0 | 10.0 | 6060601 | 150 | 140 | 13.6 | 15.0 | 6061500 | |
| 63 | 48 | 11.4 | 12.5 | 6060630 | 160 | 140 | 14.5 | 16.0 | 6061600 | |
| 63 | 53 | 6.0 | 7.0 | 6060631 | 160 | 140 | 18.2 | 20.0 | 6061601 | |
| 63 | 53 | 7.3 | 8.0 | 6060632 | 170 | 150 | 15.0 | 16.5 | 6061700 | |
| 63 | 53 | 11.8 | 13.0 | 6060633 | 180 | 160 | 15.0 | 16.5 | 6061800 | |
| 65 | 55 | 7.3 | 8.0 | 6060650 | 180 | 164 | 18.0 | 19.0 | 6061801 | |
| 70 | 55 | 10.0 | 11.0 | 6060700 | 190 | 170 | 15.0 | 16.5 | 6061900 | |
| 70 | 60 | 6.0 | 7.0 | 6060701 | 200 | 180 | 14.5 | 16 | 6062000 | |
| 70 | 60 | 8.1 | 9.0 | 6060702 | 280 | 260 | 15.5 | 17 | 6062800 | |
| 70 | 61 | 6.0 | 7.0 | 6060703 |
