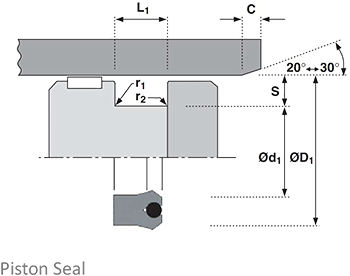

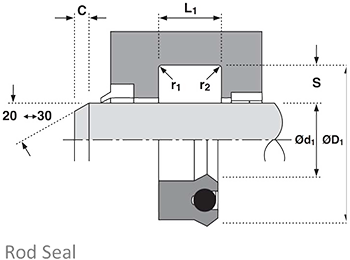

單作用活塞桿&活塞封

K513

工作條件
表面速度	≤0.6m/s
工作溫度	-40℃+110℃
工作壓力	350bar

表面粗糙度	μmRa	μmRt
動密封面 Rod ?D1	0.1 ～ 0.4	4 max
靜密封面 ?d1	1.6 max	10 max
靜態溝槽面 L1	3.2 max	16 max

材料介紹

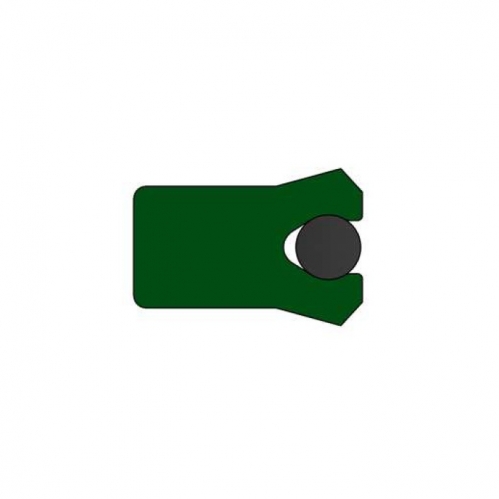

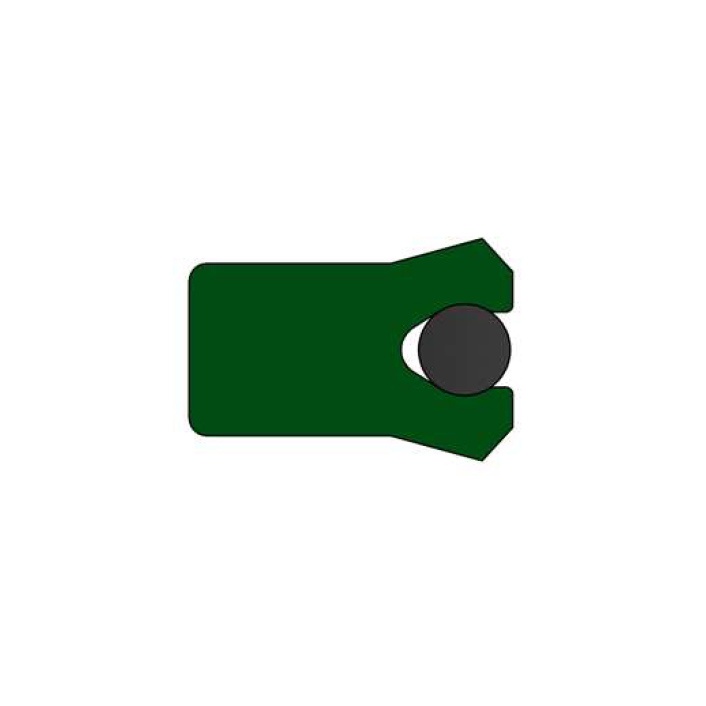

K513 是一種對稱型擠壓密封，適用于桿封和活塞桿封應用。它的矩形橫截面確保壓蓋的穩定性，鋒利的斜邊由精密修邊設備修邊而成。
K513 型密封作為一個獨立的密封或可以與緩沖密封串聯使用。在活塞應用中，該型號將起到單向密封的作用。該型號不能背靠背安裝，在雙向作用力下，可能出現壓力陷阱。

產品優勢

● 容易安裝
● 優異的耐磨性
● 較高的抗擠壓性
● 刀削精密密封唇
● 適用于苛刻的工作環境
● 對震動和壓力峰值的不敏感性
● 在無載和低溫的條件下具有理想的密封性能

技術參數

K513-參數

Фd1	ФD1	SL	L1	PART No.		Фd1	ФD1	SL	L1	PART No.
13	20	5.00	5.50	5130130		30	38	5.70	6.30	5130300
13	23	7.30	8.00	5130131		30	38	7.00	7.70	5130301
14	22	5.70	6.30	5130140		30	40	7.00	7.70	5130302
14	24	7.30	8.00	5130141		30	40	7.50	8.30	5130303
15	23	5.70	6.30	5130150		30	42	10.00	11.00	5130304
16	24	5.70	6.30	5130160		30	45	8.00	8.80	5130305
16	26	7.30	8.00	5130161		30	45	11.40	12.50	5130306
18	24	5.00	5.50	5130180		32	40	5.70	6.30	5130320
18	26	5.70	6.30	5130181		32	40	6.00	6.60	5130321
18	28	7.30	8.00	5130182		32	42	6.30	6.90	5130322
19	29	7.30	8.00	5130190		32	42	7.30	8.00	5130323
20	28	5.50	6.00	5130200		32	47	11.40	12.50	5130324
20	28	5.70	6.30	5130201		35	43	5.70	6.30	5130350
20	28	6.50	7.20	5130202		35	43	6.50	7.20	5130351
20	30	7.30	8.00	5130203		35	45	8.00	8.80	5130352
20	32.7	9.50	10.50	5130204		35	45	10.00	11.00	5130353
22	30	5.70	6.30	5130220		35	47	10.00	11.00	5130354
22	32	7.30	8.00	5130221		35	50	11.40	12.50	5130355
24	30	5.00	5.50	5130240		36	44	5.70	6.30	5130360
24	32	7.00	7.70	5130241		36	46	7.30	8.00	5130361
25	33	5.70	6.30	5130250		36	51	11.40	12.50	5130362
25	35	7.30	8.00	5130251		38	50	7.00	7.70	5130380
25	40	10.00	11.00	5130252		40	48	5.70	6.30	5130400
28	35	6.50	7.20	5130280		40	50	7.30	8.00	5130401
28	36	5.70	6.30	5130281		40	50	10.00	11.00	5130402
28	38	7.30	8.00	5130282		40	52	10.00	11.00	5130403

Фd1	ФD1	SL	L1	PART No.		Фd1	ФD1	SL	L1	PART No.
40	55	10.00	11.00	5130404		55	65	11.00	12.10	5130551
40	55	11.40	12.50	5130405		55	70	11.00	12.10	5130552
42	50	6.50	7.20	5130420		55	75	14.50	16.00	5130553
45	53	7.30	8.00	5130450		56	66	10.00	11.00	5130560
45	55	7.30	8.00	5130451		56	71	11.40	12.50	5130561
45	55	8.00	8.80	5130452		56	76	14.60	16.00	5130562
45	55	10.00	11.00	5130453		60	68	7.00	7.70	5130600
45	60	11.40	12.50	5130454		60	68	11.40	12.50	5130601
45	65	11.40	12.50	5130455		60	68	13.00	14.50	5130602
48	60	10.00	11.00	5130480		60	70	7.30	8.00	5130603
50	58	8.00	8.80	5130500		60	70	10.50	11.60	5130604
50	60	7.30	8.00	5130501		60	70	12.00	13.20	5130605
50	60	7.50	8.30	5130502		60	72	9.00	9.90	5130606
50	60	10.00	11.00	5130503		60	72	10.00	11.00	5130607
50	60	11.40	12.50	5130504		60	75	13.50	14.90	5130608
50	62	9.50	10.50	5130505		60	80	12.00	13.20	5130609
50	63	10.00	11.00	5130506		60	80	14.00	15.40	5130610
50	65	11.40	12.50	5130507		63	73	5.50	6.00	5130630
50	70	14.60	16.10	5130508		63	75	8.70	9.60	5130631
52	62	7.30	8.00	5130520		63	78	11.40	12.50	5130632
53	63	7.30	8.00	5130530		63	83	14.50	16.00	5130633
54	63.5	6.80	7.50	5130540		64	80	12.00	13.20	5130640
54	63.5	9.50	10.50	5130541		65	73	7.00	7.70	5130650
54	66.7	9.50	10.50	5130542		65	75	10.00	11.00	5130651
54	69.9	12.70	14.00	5130543		65	85	12.00	13.20	5130652
55	65	7.30	8.00	5130550		65	85	15.00	16.50	5130653

Фd1	ФD1	SL	L1	PART No.		Фd1	ФD1	SL	L1	PART No.
68	88	15.00	16.50	5130680		90	100	11.40	12.50	5130900
70	80	11.40	12.50	5130700		90	105	11.40	12.50	5130901
70	82	8.70	9.60	5130701		90	110	12.00	13.20	5130902
70	82	9.50	10.50	5130702		90	110	14.50	16.00	5130903
70	85	9.50	10.50	5130703		94	108.5	12.70	14.00	5130940
70	85	11.40	12.50	5130704		95	105	11.40	12.50	5130950
70	90	12.00	13.20	5130705		95	110	11.40	12.50	5130951
70	90	14.50	16.00	5130706		100	108	6.50	7.20	5131000
73	80	7.00	7.70	5130730		100	110	11.40	12.50	5131001
75	83	6.50	7.20	5130750		100	115	11.00	12.10	5131002
75	85	10.50	11.60	5130751		100	120	12.00	13.20	5131003
75	90	11.40	12.50	5130752		100	120	14.50	16.00	5131004
78	86	13.00	14.50	5130780		105	115	10.00	11.00	5131050
80	88	6.50	7.20	5130800		105	120	11.40	12.50	5131051
80	90	11.40	12.50	5130801		105	125	14.50	16.00	5131052
80	92	9.00	9.90	5130802		108	127	15.90	17.50	5131080
80	95	11.40	12.50	5130804		110	120	10.50	11.60	5131100
80	100	9.50	10.50	5130805		110	125	11.40	12.50	5131101
80	100	12.00	13.20	5130806		110	130	12.00	13.20	5131102
80	100	13.50	14.80	5130807		110	130	14.50	16.00	5131103
80	100	15.00	16.50	5130808		110	135	18.20	20.00	5131104
82	92	10.00	11.00	5130820		115	130	11.40	12.50	5131150
85	95	9.50	10.50	5130850		120	135	11.40	12.50	5131200
85	100	9.50	10.50	5130851		120	140	15.00	16.50	5131201
85	100	12.00	13.20	5130852		125	135	11.40	12.50	5131250
85	105	14.50	16.00	5130853		125	140	11.40	12.50	5131251


